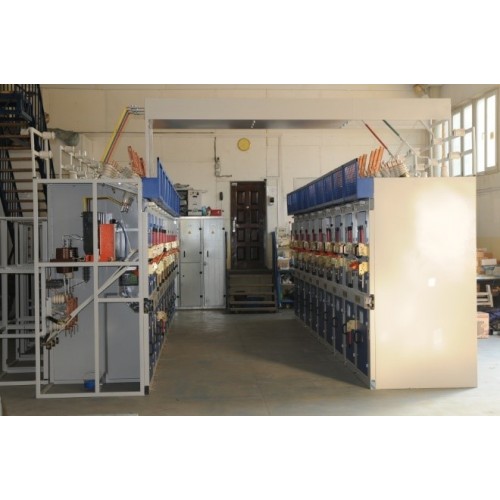

Камеры сборные одностороннего обслуживания КСО
Камеры сборные одностороннего обслуживания серии КСО 298 предназначены для работы в электрических установках трехфазного переменного тока частотой 50, 60 Гц напряжением 6, 10 кВ для системы с изолированной или компенсированной нейтралью.
Камеры КСО 298 изготавливаются по техническому заданию и опросному листу заказчика и соответствуют ГОСТ 1516.3-96.
Исполнение камер КСО зависит от устанавливаемой аппаратуры:
- с высоковольтными выключателями (вакуумные: ISM15, ВБП, ВБЭ,ВБЭМ, ВБУП, ВБСК, Evolis, ВВУ-СЭЩ)
- с силовыми предохранителями;
- с выключателями нагрузки (ВНА, ВНР);
- с трансформаторами напряжения (ЗхЗНОЛ(П), НАМИ-10, НАМИТ);
- с разъединителями;
- с силовыми трансформаторами (ОЛС(П), ТМ, ТМГ, ТСКС);
- с кабельными сборками;
- с аппаратурой собственных нужд.
При двухрядном расположении камер для соединения главных цепей по сборным шинам применяются шинные мосты без разъединителей и с разъединителями для секционирования. Приводы этих разъединителей размещаются на панелях шириной 200 мм или камерах, которые обязательно монтируются крайними в ряду РУ.
В камерах КСО и шинных мостах организованы следующие блокировки:
а) блокировка, не допускающая включения и отключения линейных и шинных разъединителей при включенном высоковольтном выключателе;
б) блокировка, не допускающая включения заземляющих ножей при включенных главных ножах разъединителя;
в) блокировка, не допускающая включения главных ножей разъединителя при включенных заземляющих ножах;
г) блокировка, не допускающая включения высоковольтного выключателя при нахождении разъединителя в промежуточном положении;
д) блокировка, не допускающая включение выключателя ввода при включенных заземляющих ножах сборных шин.
Камеры сборные одностороннего обслуживания (КСО) предназначены для коммутации и защиты оборудования и линий 6, 10 кВ. Применяются в ЗРУ, КРУ трансформаторных подстанций. Компания торговый дом «Завод Энертех» изготавливает ячейки 200-й серии и 300-й серии с установкой вакуумных выключателей различных производителей. Выпускаемые камеры соответствуют требованиям ГОСТ 12.2.007.4-75.
Корпус камер КСО 298 допускает непосредственную приварку к металлическим заземленным конструкциям. На фасаде камеры располагается заземляющий зажим для присоединения элементов временного заземления.
Схемы вспомогательных цепей камер включают в себя цепи управления, блокировок, сигнализации, телемеханики, учета, освещения и при необходимости цепи обогрева релейного отсека камеры.
В схеме защит камер могут быть реализованы:
1) классическая релейная защита на электромеханических реле;
2) релейная защита с применением различных современных микропроцессорных устройств;
3) сочетание микропроцессорного устройства защиты с релейной защитой при отсутствии в первой необходимых функций.
Камеры КСО 298 применяются для работы в следующих условиях:
– воздействие климатических факторов внешней среды — исполнение У категория размещения 3 по ГОСТ 15150 и ГОСТ 15543.1;
– условия эксплуатации в части механических факторов внешней среды – группа М1 по ГОСТ 17516.1;
– значение температуры окружающего воздуха от минус 25°С до +40°С;
– высота над уровнем моря не более 1000 м;
– окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Рабочее положение в пространстве – вертикальное. Допустимое отклонение не более 5° в любую сторону.
Вид обслуживания – периодический.
Камеры КСО 366 выполняются по схемам первичных соединений, приведенным в таблице. Они комплектуются выключателями нагрузки с ручным приводом (тип ВНР), разъединителями и другими аппаратами высокого напряжения в зависимости от схемы, ошиновкой и шинными мостами.
Комплектные распределительные устройства, собранные из камер КСО 366, отличаются высокой надежностью в эксплуатации.
Совместно с комплектным устройством в соответствии с заказом поставляются торцовые панели и шинные мосты.
При заказе комплектных распределительных устройств (КРУ) компоновка камер серии КСО 366 производится в соответствии с опросным листом.
